Станок для лазерной резки LY3015D-6000W

• Сварка стальных листов, процесс T6
• Двойной отпуск для обеспечения стабильности
• Шесть шагов для обеспечения точности конструкции
• Шесть шагов для обеспечения точности станка

Сварная конструкция из стальных листов подвергается грубой обработке после отжига для устранения внутренних напряжений, а затем тонкой обработке после вторичного вибростарения для повышения стабильности станка. Процесс пескоструйной обработки железа используется для удаления оксидного налета на поверхности станины для повышения адгезии краски на более поздней стадии. По осям X, Y и Z используются высокомоментные серводвигатели международных марок, оснащенные прецизионными редукторами высокой жесткости, шлифовальными зубчатыми рейками, высокоточными линейными направляющими и другими эффективными передаточными механизмами, обеспечивающими точность передачи. Станок оснащен автоматическим смазочным устройством, зона резки оборудована перегородкой для удаления пыли и дыма, а внизу зоны резки установлена тележка для отходов, которую можно регулярно вытаскивать и чистить.

Источник лазерного излучения

• Отличная стабильность системы
• Хорошее качество луча
• Компактная структура, малый размер
• Высокая эффективность электрооптического преобразования
• Модульная конструкция, простота обслуживания

Одномодульный непрерывный волоконный лазер RFL-6000W является мощным волоконным лазером с высокой эффективностью электрооптического преобразования, отличается компактным размером, хорошим качеством луча и не требует технического обслуживания. Он может обрабатывать как высокоскоростную резку тонких пластин, так и поверхностную резку средних и толстых пластин, значительно улучшая перфорацию для резки, сварки и других процессов.

Лазерная головка

• Коническая резка
• Стандартная комплектация с датчиком давления воздуха
• Контроль температуры защитной линзы
• Регулировка коллимационного фокуса
• Встроенный конденсаторный усилитель
• Двойная оптическая защита
• Оптимизация конструкции водяного охлаждения
• Оптоволоконное соединение QBH, EOC

Интеллектуальная лазерная головка BOCI применяется для резки плоского листа мощностью менее 8 кВт. Она оснащена функциями, такими как контроль давления воздуха, контроль температуры линзы, защита от столкновений и взрывов. Головка отличается функцией простой отладки, стабильной резкой и высокой производительностью.

Система ЧПУ

Система FSCUT4000E — это высокоэкономичная система лазерной резки с ЧПУ, подходящая для диапазона мощности 1,5–8 кВт. Система разработана на основе технологии шины EtherCAT для управления движением, управлением лазером и управлением режущим газом. Она широко используется в резке листового металла, кухонных принадлежностей, ламп и других отраслях.

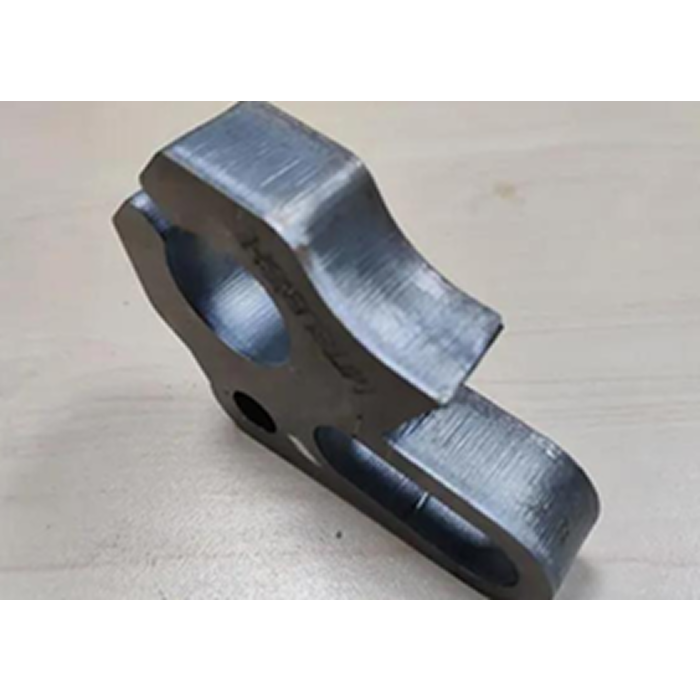

Функции резки

Фото
