Лазерный раскроечный станок Raytu DVS-RT6020H-MAX/Raycus (на выбор)-3000W-CYPCUT FSCUT2000+Raytools BM111

Станина - основная часть станка. Она сварена из толстой, листовой углеродистой стали (12-15мм) и подвержена высокотемпературному отжигу,вибрационной обработке и естественному старению для того, чтобы полностью устранить напряжения возникшей при сварке и механической обработке. Данные технологические операции позволяют значительно повысить её жесткость, прочность и устойчивость к деформации. Листовая станина обладает рядом преимуществ по сравнению с профильной станиной. Среди этих преимуществ: больший вес, повышенная прочность и надежность.

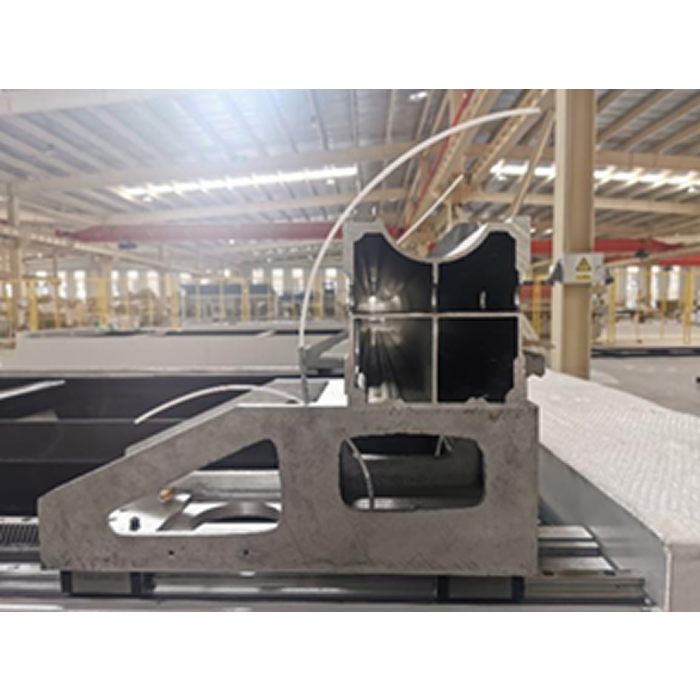

Литой портал из авиационного алюминия проходит чистовую обработку после процесса экструзионного формования, отжига, вибрационного и естественного старения, так что общая жесткость и качество поверхности портала очень высокие. Весь портал обрабатывается процессом термообработки T6, чтобы алюминий приобрел максимальную прочность. Для защиты от коррозии, придания прочности и качественного внешнего вида, портал полностью погружается в специальную ванну с кислотой. Перед комплектацией станка каждый портал проходит испытания на прочность. В результате этот сверхлегкий и прочный портал позволяет лазерной головке перемещаться с высокой скоростью над поверхностью стола.

Raytools（Швецария)

Лазерная головка имеет внешний двигатель со встроенным приводом. Фокусная линза приводится в действие линейным механизмом для автоматического изменения положения в пределах 25 мм. Пользователь может установить непрерывную фокусировку с помощью программы для завершения быстрой перфорации толстых пластин и автоматической резки листов разной толщины и материалов.

IPG — крупнейший разработчик и производитель оптоволоконных лазерных источников. Запатентованная конструкция для бесперебойной работы и легкого обслуживания, устойчивая к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Лазер IPG получил признание и хорошие репутации как в России, так и на мировом рынке благодаря своей сильной системе послепродажного обслуживания и внимательному отношению ко клиентам. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы – 100 000 часов.

CYPCUT - известный бренд в Китае систем управления с ЧПУ для станков лазерной резки. Система адаптирована для российских пользователей. Применяется специальная система числового программного управления для лазерной резки, которая гарантирует высокую степень надежности и стабильность в работе.

Компания FUJI Electric основана в 1923 году в Токио как завод по производству электрооборудования и компонентов. Сегодня FUJI Electric является одной из ведущих компаний в мире по производству средств промышленной автоматизации - преобразователей частоты, программируемых логических контроллеров, электродвигателей, сервосистем, термоконтроллеров и контроллеров технологических процессов, датчиков давления и уровня жидкости, расходомеров, промышленных самописцев, а также систем управления, автоматических складов, конвейеров различных типов, источников бесперебойного питания и другого оборудования. Сервоприводы предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики. Все сервосистемы комплектуются пакетами программ, обеспечивающих легкую процедуру программирования и установки модулей.

Редуктор MOTOREDUCER (Франция)

Планетарный редуктор опирается на оба конца сплошного игольчатого подшипника на валу, что увеличивает жесткость на кручение;

Выходной вал поддерживается 2 коническими роликоподшипниками для достижения большей грузоподъемности;

Обратный зазор ≤3 угловых минут;

Стандартное передаточное число от 4 до 100;

Быстрая реализация соединения с любым выходным валом двигателя (самопозиционирующийся входной фланец);

Стандартная температура -15 ℃ ~ 45 ℃;

Номинальный уровень защиты IP65;

Не требует обслуживания в течение всего срока службы.

HIWIN (Тайвань) Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производятся с непрерывным контролем качества. Линейные направляющие HIWIN имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

YYC (Тайвань)

Компания YYC (Тайвань) основана в 1979 году. YYC специализируется на производстве высокоточных зубчатых реек и шестерней, комбинированных зубчатых реек и роликов, планетарных редукторов и безлюфтовых редукторов. Производители станков с ЧПУ и технологического оборудования используют продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Зубчатая рейка YYC в отличие от шарико-винтовой пары дает инженерам больше возможностей для создания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания. Профиль зубчатых реек позволяет избежать провисания на больших длинах. Рейка может перемещаться относительно неподвижной шестерни, а шестерня (вместе с приводом) относительно рейки.

Система охлаждения с двойным контролем и двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры лазерного источника и режущей головы в заданном эксплуатационном диапазоне.

Внешняя система водяного охлаждения оснащена деионизатором, фильтром, регулятором температуры и позволяет снизить частоту замены охлаждающей жидкости.

Используется безопасный для окружающей среды хладагент.

Точность регулировки температуры: ±1°С.

Интеллектуальный контроллер температуры обеспечивает работу в 2 режимах, настройку различных параметров и оповещение о неисправности.

Устройство оснащено рядом защит: от неисправности компрессора, от перегрузки компрессора по току, от протечки хладагента, от чрезмерного повышения/понижения температуры.

Соответствует европейским стандартам, сертифицировано CE/RoHS.

Длительный срок службы, простота эксплуатации.

Возможна установка нагревателя и очистителя воды.

Высокоточное регулирование давления газовой среды.

Настраиваемый диапазон давлений.

Высокий уровень линейности, воспроизводимости и чувствительности.

Наличие индикации выходного давления.

Промышленный компьютер Advantech (Тайвань) + Электрические компоненты Schneider (Франция)

Система дымоудаления и фильтрации мощностью 4 кВт

Дымоуловитель — это оборудование, которое фильтрует воздух от мелких механических частиц и паров материалов, дыма и газа, образующихся во время проведения различных работ.

Применение данной системы в условиях цеха, заметно сокращает расходы на охлаждение и отопление цеха, в котором расположено оборудование, в отличии от обычной вытяжной установки благодаря тому, что отфильтрованный воздух остается внутри цеха, тем самым не создается разрежение внутри цеха, и как следствие отсутствует забор воздуха «с улицы».

Как правило, китайские производители смазывают направляющие по осям X и Y. В станках RAYTU, в соответствии с принципом «все для клиентов», автоматически смазываются направляющие, шестерни и зубчатые рейки по осям X, Y и Z. Интеллектуальное переключение между автоматической смазкой в процессе работы и смазкой по регламенту.

Автоматизированная зональная система дымо- и пылеудаления имеет высокую эффективность и низкое энергопотребление, благодаря контролю положения головки. Это позволяет отводить продукты горения непосредственно из зоны реза.
